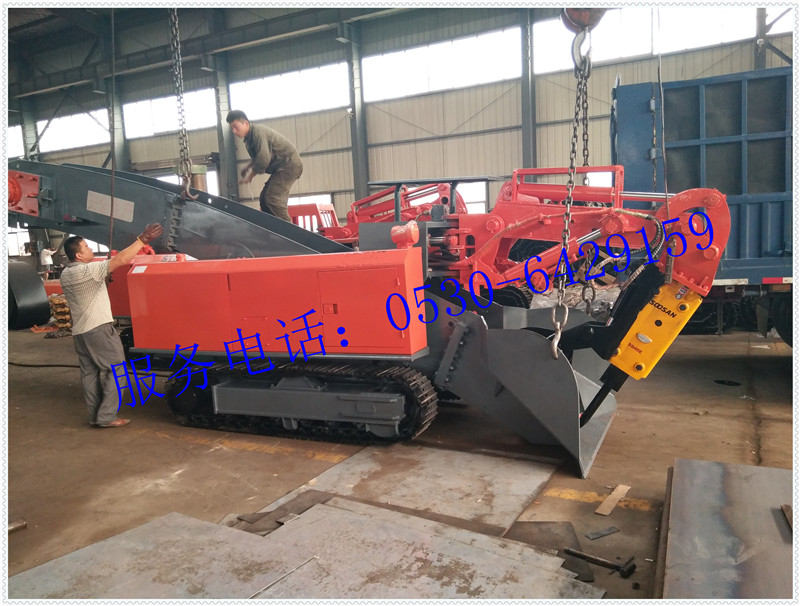

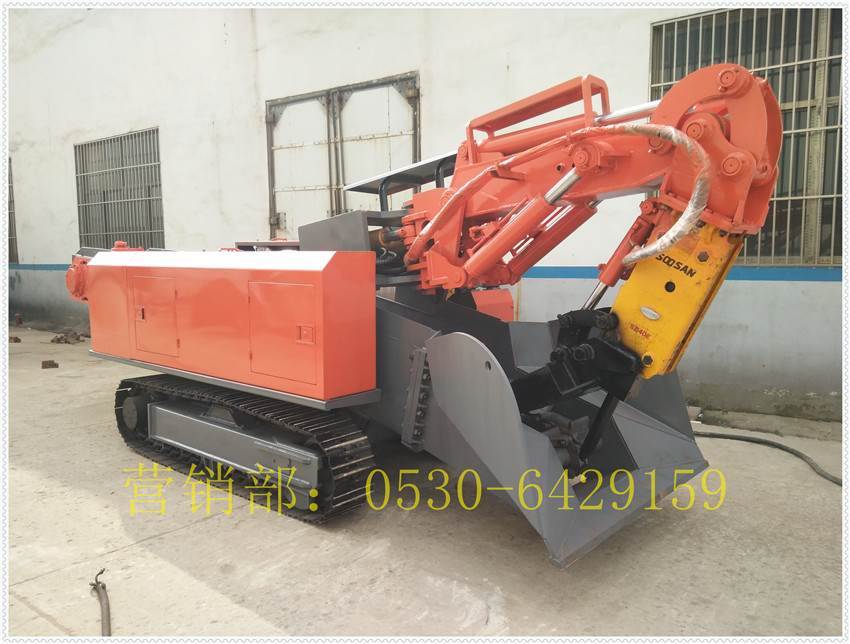

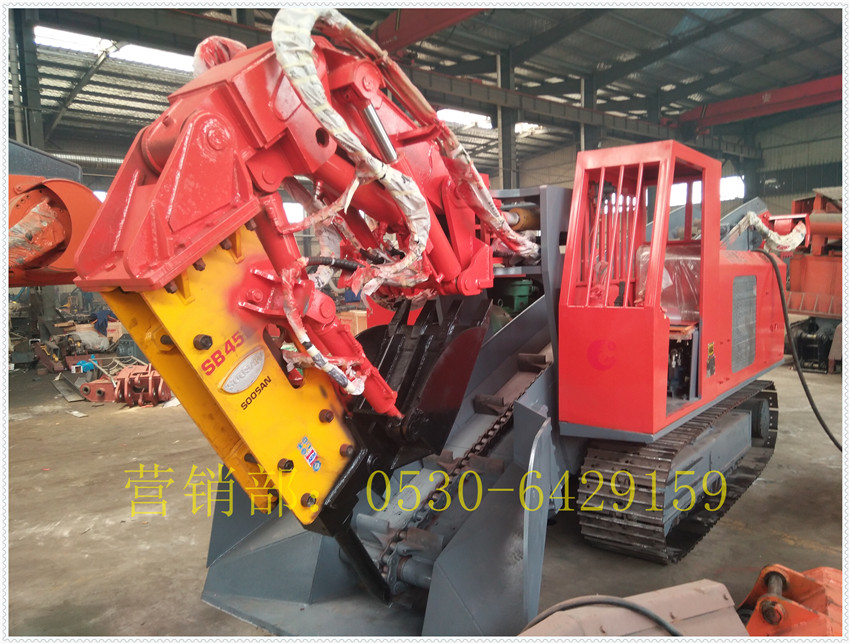

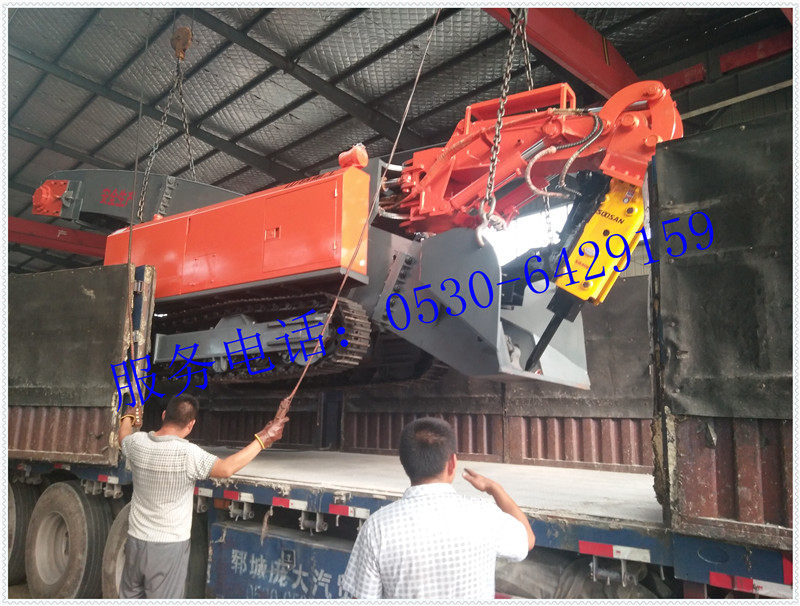

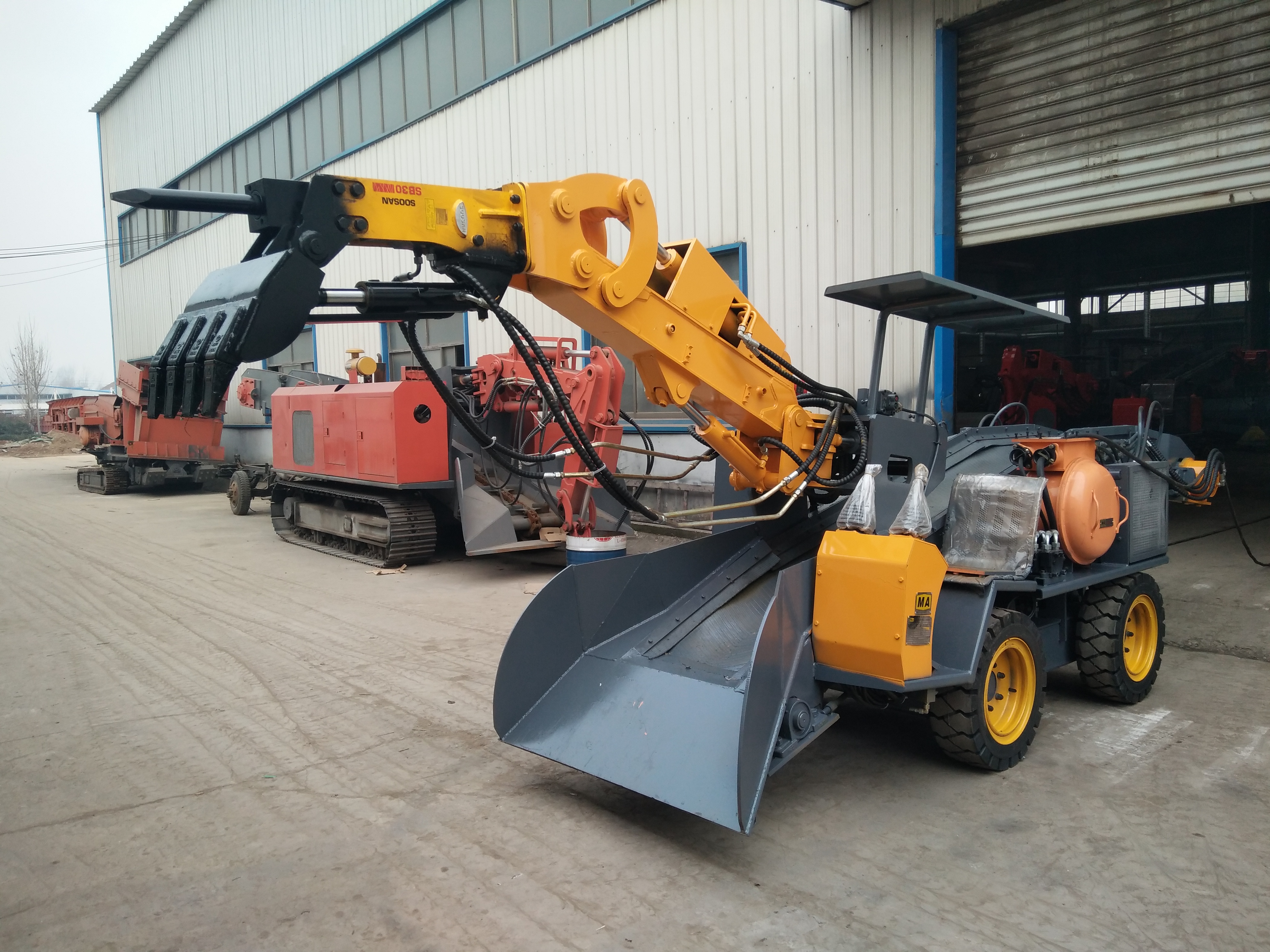

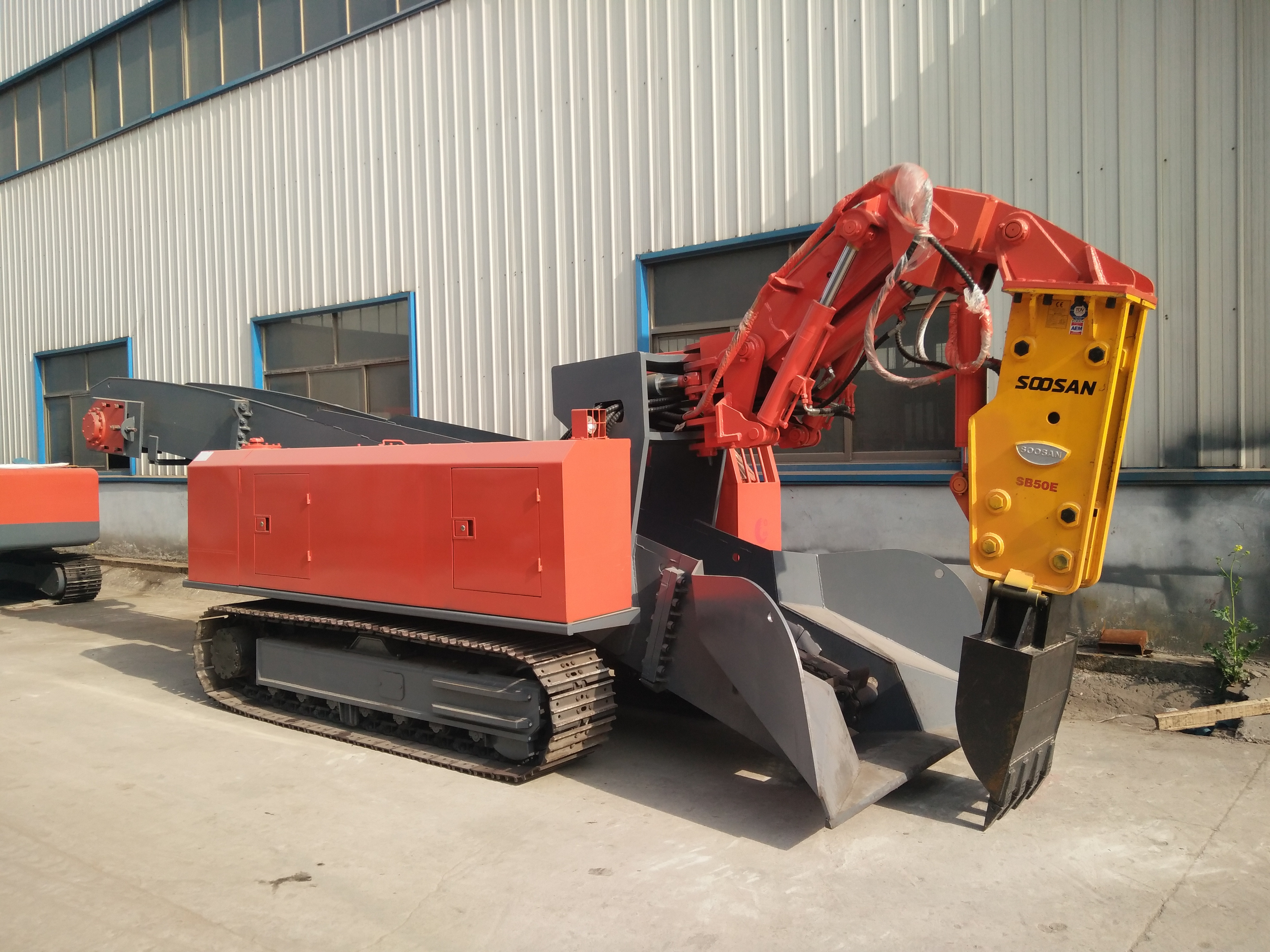

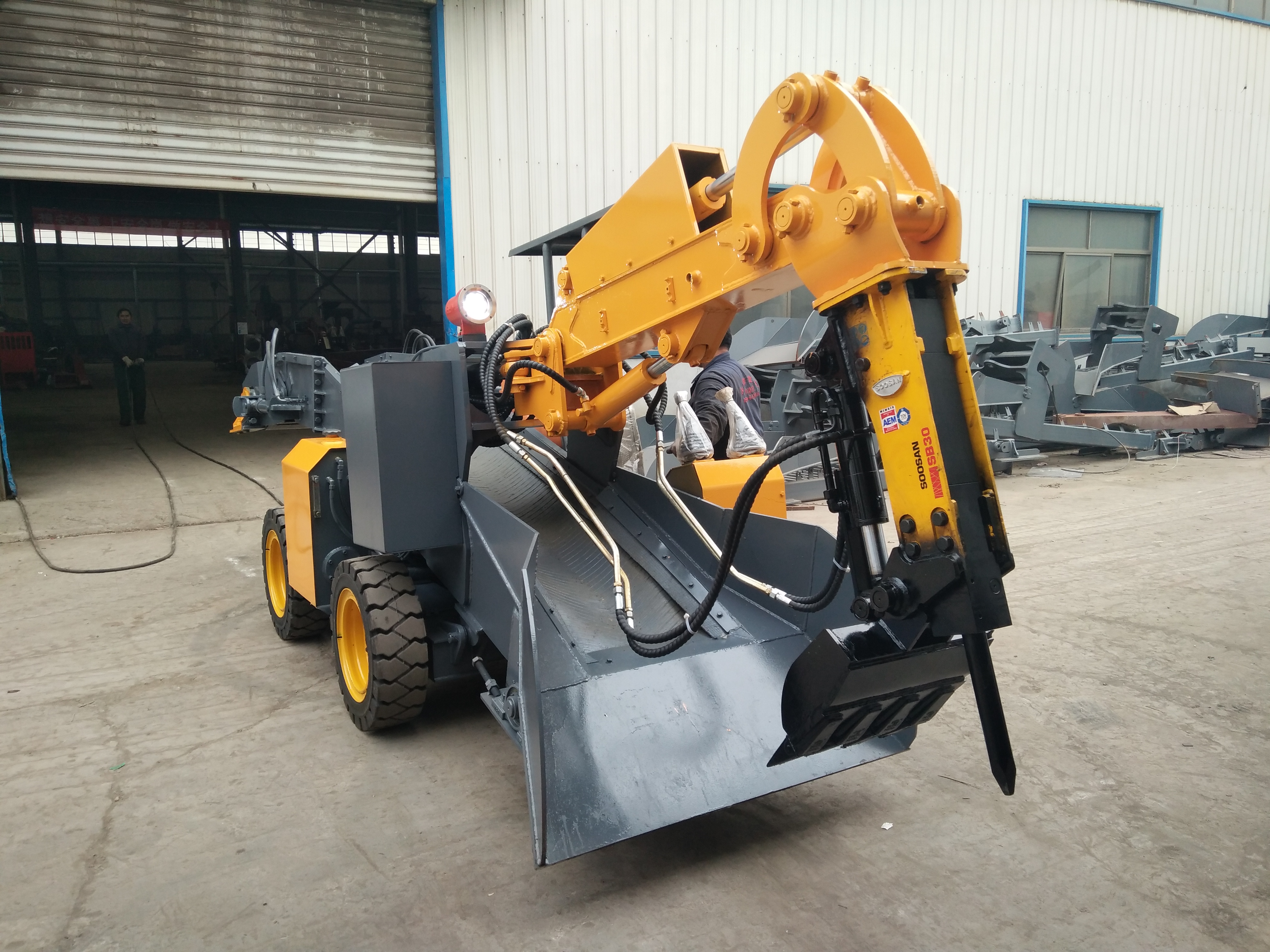

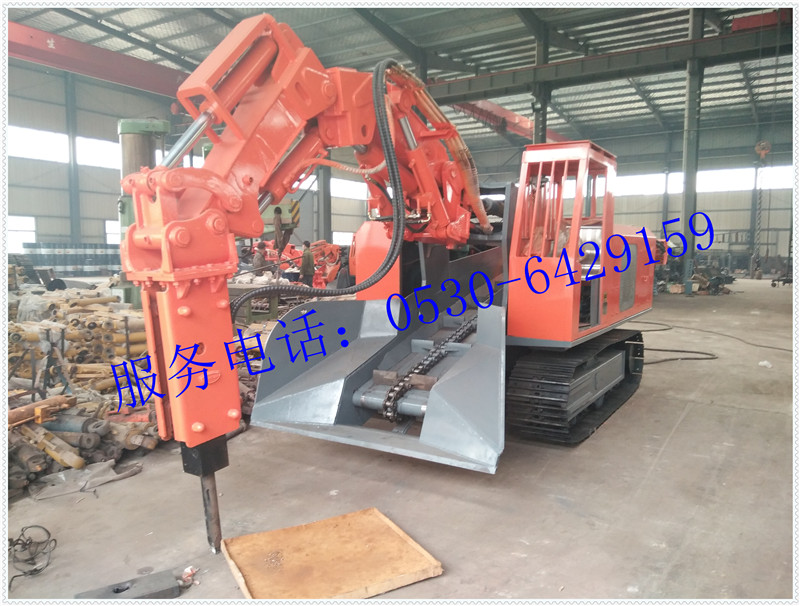

型輪胎輸送帶式扒渣機是一種連續生產的高效率出礦設備。主要用于空間狹窄的洞采作業，如金屬礦，非金屬礦，引水巷道等，適用于斷面為2.2×2.2米以上的巷道。
本機采用電動全液壓傳動，液壓行走、挖掘采集、輸送、裝車四種功能，結構緊湊，推進力大．扒取范圍廣，可以全斷面裝巖，不留死角，不需人工輔助清理工作面；本機采用液控先導操作，操作輕松簡便，性能可靠，維修方便；本機具有優良的人性化設計，液壓系統采用風冷，有座椅，有駕駛棚，極大地減輕了工人的勞動強度，工作輕便，動作舉升定位準，運料速度快，具有安全、可靠、環保高效，大量節省人力等特點，完全符合人機工程學，其動力可分為電機式和柴油式。
產品型號 | STB-60TS | STB-80TS |
A挖掘寬度（mm） | ≥4200 | ≥4800 |
B挖取距離（離鏟口）（mm） | ≥1600 | ≥1850 |
C挖掘高度（mm） | 1800-2700 | ≥2800 |
D挖掘深度（mm） | ≥ 450 | ≥800 |
E卸載高度 （mm） | 1200-1600（可加高） | 1350-1650（可加高） |
F最低裝載高度（mm） | 1100（可變） | 1100（可變） |
G卸載距離（mm） | 1600（可加長） | 1600（可加長或縮短） |
H最大回轉角度 （mm） | ±50 | ±50 |
產品型號 | STB-60TS | STB-80TS |
整機重量（T） | ≈5.8 | ≈7.2 |
外形（長×寬×高）（mm） | 5600×1650×1700 | 6000×1700×1800 |
裝載能力（m3/h） | ≈60 | ≈80 |
最小轉彎半徑（mm） | ≥4600 | ≥5000 |
爬坡能力（。） | ≤10 硬質地面 | ≤10 硬質地面 |
行走速度 （m/min） | 高：4.5 低：2 | 高：4.5 低：2 |
離地間隙 （mm） | 200 | 260 |
額定工作壓力（MPa） | 20 | 20 |
電機總功率 （kw） | 18.5/22 | 22/30 |
最大物料通過尺寸（長×寬×高）（mm） | 810×580×420 | 810×580×500 |
適用斷面（寬×高）（M） | 1.8×1.8 | 2.2×2.2 |

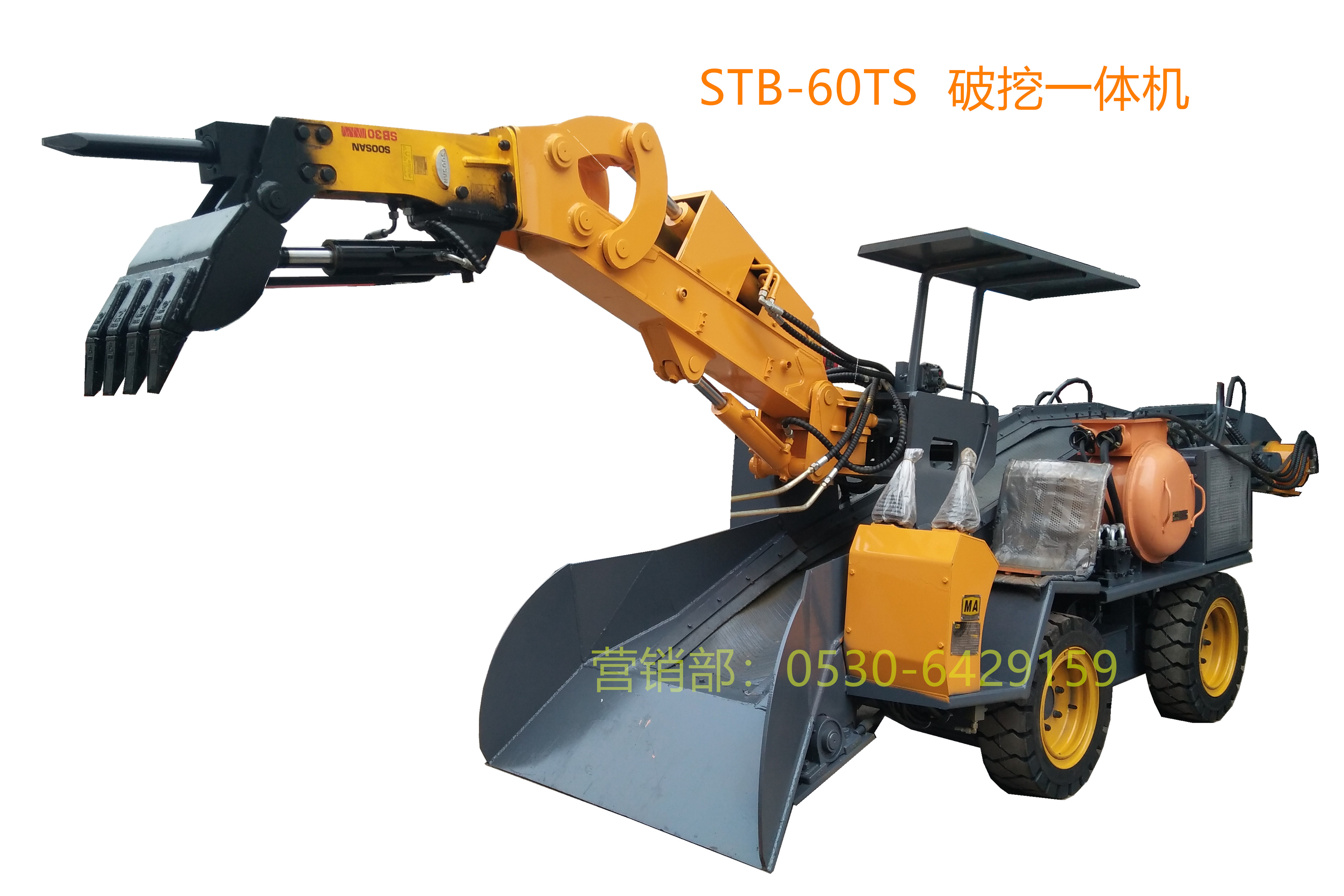

破碎錘型號 | SB-10 | SB-20 |
配用扒渣機（T） | 0.8-2.5 | 1.2-3.0 |
驅動流量 （升/min） | 15-30 | 20-40 |
破挖一體機重量（kg） | 73 | 100 |
破挖一體機長度（mm） | 1072 | 1190 |
破挖一體機驅動壓力（kg/cm2） | 90-120 | 90-120 |
破挖一體機打擊頻率（bpm） | 800-1400 | 700-1200 |
膠管直徑（in） | 3/8,1/2 | 3/8,1/2 |
破挖一體機釬桿直徑（mm） | 40 | 45 |
